1 目的
為了規范電解電容器來料檢驗及抽樣計劃，并促進來料質量的提高，特制定該檢驗規范。
2 適用范圍
適用于IQC對電解電容器來料的檢驗。
3 準備設備、工具：

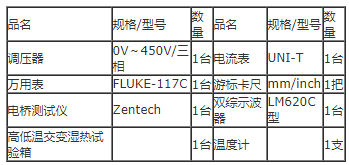

所需工具及其規格型號如表1所示：
表1（工具規格型號）
烜芯微專業制造二極管，三極管，MOS管，橋堆等20年，工廠直銷省20%，4000家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以點擊右邊的工程師,或者點擊銷售經理給您精準的報價以及產品介紹
4 外觀物理檢測
4.1 首先需檢查待測電容是否有正規的《產品規格說明書》，其中需包括產品名稱、規格型號、安裝尺寸、工藝要求、技術參數以及供應商名稱、地址及其聯系方式，以確保此批次產品是由正規廠商提供。電容器上的標識應包括：商標、工作電壓、標準靜電容量、極性、工作溫度范圍。
4.2 參考《產品規格說明書》的工藝參數，觀察電容的外觀、顏色、及其材質等參數是否與其所標注的工藝指標一致。
4.3 用游標卡尺對電容的安裝尺寸進行確認，確保電容的直徑、高度以及引出端的直徑與間距等參數在產品工藝的誤差范圍之內，且外觀尺寸要符合本公司選用要求。
4.4 檢查電容的外觀，確保其外觀整潔、無明顯的變形、破損、裂紋、花斑、污濁、銹蝕等不良狀況；且其標識清晰牢固、正確完整。
4.5 檢查其引出端子，保證其端子端正、無氧化、無銹蝕、無影響其導電性能等狀況，且引出端子無扭曲、變形和影響插拔的機械損傷。
4.6 檢查電解電容標注的生產日期不應超過半年，并作好記錄。
5 容量與損耗測試
5.1 用電橋測試其實際容量與標稱容量是否一致（電解電容一般會有±20%的誤差范圍）， 其損耗角正切值tanθ（即D值）大小是否符合國家標準（電解電容器tanθ≤0.25）。
5.2 對Zen tech電橋測試儀的使用方法：正確連接電源以后，按“POWER”鍵開啟測試儀的工作電壓；按“LCR”鍵選擇測試類型（L：電感，C：電容，R：電阻）。
5.3 按“UP”與“DOWN”鍵選擇測試量程（μF、nF、pF），按“FREQ”鍵選擇測試頻率（100HZ、120HZ、1KHZ），可根據廠商提供的技術參數來選擇所需的測試頻率，本試驗選擇“100HZ”。
5.4 按“SERIES”（串聯）與“PARALLEL”（并聯）選擇測試的連接方式，小電容（10μF以下）要用并聯模式，大電容（10μF及以上）用串聯模式。
5.5 設置完成后將電橋測試端口（“LOW”與“HIGH”）連接到電容兩端，用標簽紙分別記下其在顯示屏上的容量值與損耗值。并將標簽紙貼到相應的電容上，以便后續分析。
6 紋波電壓測試

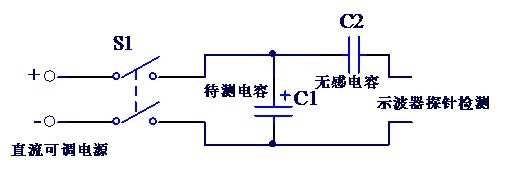

6.1 按下圖連接電路，將待測電容接至可調直流電源（注意正負極不要接反），示波器探頭正極串聯一個無感電容（1μF 1200V.DC）至待測電容的正極。
6.2 對示波器的設置，要先將其設置為直流測試檔位，且示波器電壓微調旋鈕要鎖死。
6.3 在測試過程中，要用調壓器將直流電壓慢慢調高到額定電壓，且要密切關注示波器顯示的變化，選擇正確的量程，保證能從示波器波形上準確讀出電壓的大小。
6.4 用相機拍下紋波波形，且用標簽紙記錄示波器的量程與格數（即計算出紋波電壓）并將其貼到相應的電容之上，以備后續分析比較之用。
6.5 記錄完畢后，斷開直流電源，將待測電容和無感電容用燈泡負載進行放電后，將待測電容拆下測試臺。
7 漏電流的測試
7.1 間接測量方法

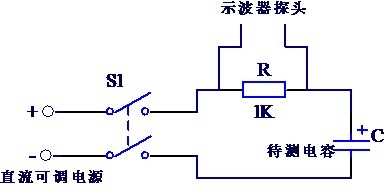

按照下圖接線。將待測電容串連一個1K的電阻，接至直流可調電源。用示波器探頭接至電阻兩端，通過采樣電阻兩端的電壓信號，間接算出待測電容的漏電流。
操作要領及注意事項：電路接好后，將直流可調電源調至電容的額定電壓，待電路平衡兩分鐘后，讀取電阻兩端的電壓值。讀示波器時，電壓微調旋鈕應鎖死，記錄電壓波形的最大值作為電壓值，除以電阻值即得到漏電流的值；調節直流電源時，應緩慢調節（約150V/分鐘），避免因充電時電流過大而燒壞電阻；試驗結束后應將電容放電后再取下，避免出現事故。
7.2 直接測量方法

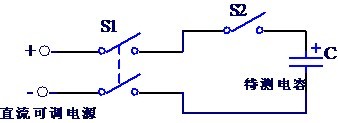

按下圖接線，在電容與直流電源之間外加串聯一空氣開關，先將S1和S2分別閉合，調節調壓器至額定電壓給電容充電兩分鐘。

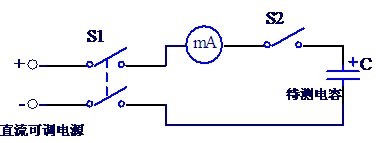

之后將S1和S2均斷開，此時可調電源處在額定值不要?jiǎng)印Ｔ赟1和S2之間加一個毫安表，如下圖所示，將S1和S2均閉合，穩定一分鐘后通過毫安表直接讀出漏電流的大小。
7.3 注意事項
切忌不可在未給電容充電時直接將毫安表串聯到線路中，因開始充電電流較大，稍不慎會將毫安表燒壞。在拆卸過程中，首先要先 用燈泡負載給電容放電，在放電時要先將毫安表拆下，并且要保證放電電流不通過測試電阻，以防將測試電阻與毫安表損壞。
7.4 1.2Un下的漏電流
將直流電壓調至電解電容額定電壓的1.2倍，再次測量其漏電流并將不同的樣品進行對比。
8 防爆試驗
8.1 直流測試
將待測電容施加反向直流電壓，慢慢調整可調直流電壓，同時用鉗流表密切觀察電流大小，直流電源的設定一般不超過30V，根據電容器的尺寸設定電流值如下：
6mm≤電容直徑≤22.4mm時，電流不能超過1A；電容直徑>22.4mm時，電流不能超過10A。
8.2 實驗過程中用溫度計密切觀察電容表面溫度（可將溫度計的感應觸頭用膠帶纏在電容上），注意剛開始電流很小幾乎為零，當電容溫度升高時（約35～40℃），電流明顯增大，此時應密切觀察，電流達到或接近10A時，應將電壓調低保證電流控制在10A以內。
8.3 試驗開始后30分鐘之內，電容器保險閥應打開。若電容保險閥打開，應立即切斷電源（350V6800μF的電解電容在以下條件下會自動打開：電流約8A，表面溫度約45～60℃），如果電流接近10A且經過30分鐘之后保險閥仍未打開，則此項功能缺失。
9 溫度試驗
9.1 電容的容量
會因?yàn)榄h(huán)境溫度的不同而改變，一般情況下，容量會因溫度升高而增大。溫度試驗就是在設定的溫度之下經過平衡之后測試電容容量的變化。
9.2 高溫試驗
分別接兩條小線至待測電容的引出端子，先在常溫下測試兩條引線端的容量并標明標號做記錄，然后將電容放進高低溫交變濕熱試驗箱，引線留在試驗箱外面以便測試電容容量。
打開試驗箱開關按鈕，點擊屏幕中“溫度設置”，將溫度設置為100℃，點擊“運行”，試驗箱開始工作。待溫度達到100℃后約2小時再次測試容量，算出容量的變化百分比（差值÷最初測量值）。實驗中可將不同品牌的電容放進試驗箱中一同測試以節省時間。
9.3 低溫試驗
將待測電容放進試驗箱（注意不要使用經高溫測試過的電容，特殊需求除外）。打開試驗箱開關按鈕，點擊屏幕中“溫度設置”，將溫度設置為-25℃，點擊“運行”，試驗箱開始工作。待溫度達到-25℃后約2小時再次測試容量，算出容量的變化百分比（差值÷最初測量值）。
9.4 注意事項
試驗中應密切關注電容有無明顯變化，如果出現電容表面開裂、保險閥打開等嚴重狀況，則應使試驗箱立即停止工作，試驗中應嚴格按照試驗箱的操作規程操作，不可隨意打開試驗箱門，高溫試驗結束后，待試驗箱內部溫度降下來之后再將電容取出，避免燙傷等事故發生。
10 同機對比測試
10.1 同機對比測試是通過對同臺機器，相同安裝位置，相同型號，但不同廠商的電容進行的測試，通過用示波器對其紋波的對比檢測，可以直觀的分析出電容性能的優良。
10.2 此處可以用一臺CHP3030的機器為例，先用示波器記錄其空載時電解電容的紋波波形（示波器探頭側要加無感電容進行隔離），然后帶載50%~100%測其紋波波形并記錄模塊溫度，開始十五分鐘內每隔三分鐘記錄一下IGBT三相的模塊溫度，而后每十分鐘記錄一次IGBT溫度，持續測試記錄120分鐘左右。
10.3 而后將上述位置電容用不同廠商的電容分別逐次進行替換，用示波器記錄其電容兩端的波形并記錄模塊溫度，并將各項溫度繪制成溫度曲線，不同廠商間進行對比分析。10.4此項測試過程中要保證安全操作，特別是對電解電容，拆卸時務必用燈泡負載對其進行放電，確保無安全隱患的出現。
11 同型號UPS對比測試
11.1 同型號UPS對比測試，即是用兩臺相同型號的UPS機器，相同位置安裝不同廠商提供的電容進行的對比測試。
11.2 兩臺CHP3030KVA安裝好電解電容后，測量其空載紋波電壓和帶載50%~100%后的紋波，并記錄兩臺機器的模塊溫度，進行對比。
11.3 測試中示波器的兩個探頭應設置在相同倍率、相同檔位。測試完成后，需將機器還原，在拆卸電解電容的之前必須先用燈泡負載對其進行放電處理，而后將所測得數據與紋波波形進行分析處理，并將各項溫度繪制成溫度曲線，不同廠商間進行對比分析。
12 電容的綜合性能判斷
將以上測試數據，同類別、同型號、不同廠商的電容從測算容量、容量誤差（越小越好）、損耗（越小越好）、溫升、紋波電壓（越小越好）等全方位、多角度的綜合性分析，以確定此電容性能指標的優良。
13 處理和標示方法
經抽樣檢查、判定為合格的整批接收；但在檢驗中發現的不合格品，應及時做好不合格品標識，作隔離并通知供應商退貨處理。
