這里主要講解壓降的含義，如何測量以及具有標準壓降和極低壓降的LDO之間的差異。
LDO必須具有比壓降參數更高的裕量VIN – VOUT。壓降是LDO正常運行的最關鍵參數之一。壓降是LDO需要適當調節的VDO = VIN – VOUT,NOM的差。VOUT,NOM是LDO處于穩壓狀態時在輸出端的輸出電壓標稱值。壓降值通常在VOUT低于標稱值（約3％）或100 mV時測量。當VOUT下降時，如約100mV，很容易測量該值。通常針對標稱輸出電流測量壓降參數，因?yàn)閴航凳窃赩OUT下降（比VOUT,NOM低約3％）時測量的。因此，必須在灌電流模式下將輸出連接到電流源，例如，將有源負載連到恒定灌電流。如果電阻連接到輸出，則負載輸出電流將減小，并且測量無效，請參見下圖。

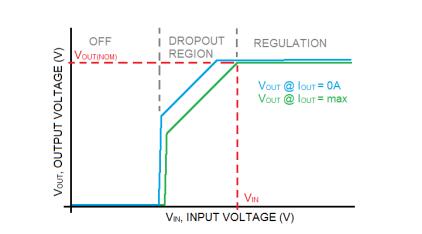

圖1 (壓降區域和穩壓區域)

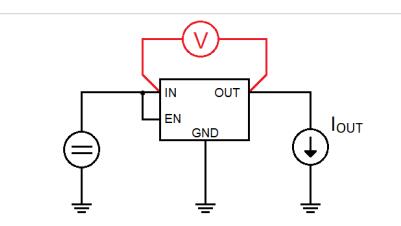

圖2 (壓降值的測量)
LDO應該在VIN和VOUT 之間有一個電壓差，并具有較高的VDO 壓降值，以實現好的動態性能。

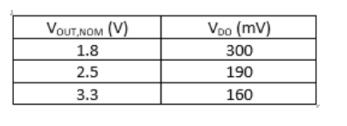

大多數LDO有導通器件P溝道MOSFET（PMOS），這對于較低的輸出電壓來說有點不利。當標稱輸出電壓VOUT,NOM較低時，帶PMOS導通器件的LDO的壓降VDO會增加。舉例來說，請看下表，假設我們用的是安森美半導體的NCP161。可以看到1.8 V選項的壓降值遠高于3.3 V選項。
PMOS器件LDO有缺點，因?yàn)樗鼈兙哂邢喈?dāng)高的最小輸入電壓VIN,MIN。比如說，安森美半導體的NCP110也是PMOS器件LDO，VIN超低。VIN,MIN = 1.1V。NCP110的最低輸出電壓選項0.6 V的壓降值為500 mV。
如果要求非常低的壓降或接近0 V的輸出電壓選項，則可以使用偏置軌LDO。這種LDO有導通器件N溝道MOSFET（NMOS），它需要連接比VOUT高約1 V – 2 V的輔助電源VBIAS，以實現極低的壓降。偏置軌LDO與普通LDO的結構相同，但內部模塊（除導通器件的所有器件）的電源未連接至VIN。它單獨作為次級電源。像安森美半導體的NCP130、NCP134、NCP137和NCP139。與帶PMOS導通器件的LDO相比，帶NMOS導通器件的LDO具有幾乎不受輸出電壓影響的壓降。
這些器件在額定輸出電流下的VDO壓降值在40 mV?150 mV范圍內。但是必須如上所述連接VBIAS電壓，否則由于伏特單位，壓降會高得多。在下圖中，可以看到當VBIAS - VOUT差減小時，NCP134的壓降會怎樣，這樣，VBIAS電壓不夠高。

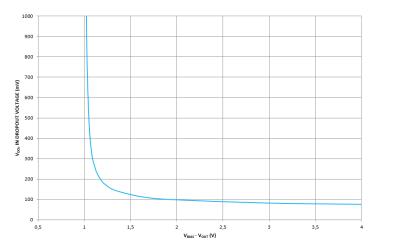

圖3 (NCP134的壓降取決于VBIAS - VOUT)
也可以使LDO帶導通器件NMOS但不提供VBIAS電源。有一個電荷泵用于為內部模塊供電。電荷泵器件從VIN電源產生高兩倍的內部VBIAS電壓。
圖4(NCP134和NCP161的壓降差)
在圖4中，可看到帶PMOS導通器件的LDO和帶NMOS導通器件的LDO的壓降差。帶PMOS導通器件的LDO通常在零輸出電流時具有非零壓降值。 LDO壓降的這一部分是內部參考電壓的壓降。第二部分是通過導通器件的尺寸設置的壓降。帶NMOS導通器件的LDO具有由VBIAS電壓提供的內部基準。因此，它沒有第一部分。帶NMOS導通器件的LDO壓降僅通過導通器件的尺寸設置。
