本例介紹的多路斷線防盜報警器電路，能同時對多個地點進行防盜控制監測，一旦某處的警戒線被盜賊碰斷，則報警器會立即發出報警聲，同時通過發光二極管指示出發生盜情的地點。

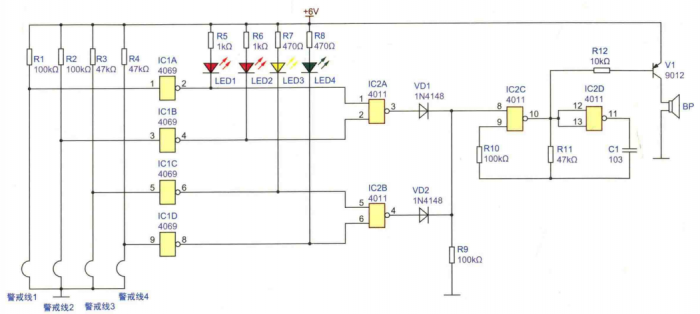

電路原理圖見下圖所示。
本電路主要由檢測電路、LED指示電路、觸發控制電路、音頻振蕩器和音頻放大器組成。其中監測部分由警戒線1～警戒線4、電阻R1~R4和非門IC1A~IC1D組成，LED指示電路由R5~R8和發光二極管LED1~LED4組成，觸發控制電路由與非門IC2A、IC2B和二極管VD1、VD2、R9等組成，音頻振蕩器由IC2C、IC2D和R10、R11、C1等組成，音頻放大由V1、R12、BP組成。
在平時警戒線1~警戒線4完好時，IC1A~IC1D的輸入端均為低電平，輸出端為高電平，LED1~LED4均不發光，IC2A、IC2B輸出均為低電平，故VD1、VD2截止，音頻振蕩器不起振，揚聲器BP不發聲。
當某一個警戒線被盜賊碰斷時，與其連接的非門輸入端將變?yōu)楦唠娖剑敵龆俗優榈碗娖?，該路的發光二極管點亮，可用于指示發生盜情的地點。與該發光二極管相連接的與非門輸出高電平，音頻振蕩器起振工作，其輸出的音頻信號經過V1放大后，驅動揚聲器BP發出報警聲。
