橋式整流電路原理,特性和應用介紹
在電子技術領域，橋式整流電路作為一種廣泛應用的整流方式，憑借其高效、穩定的特點，在電源適配器、充電器、電機驅動等眾多電子設備中發揮著關鍵作用。其核心功能是將交流電（AC）轉換為直流電（DC），為電子設備的穩定運行提供可靠的電力支持。以下將從電路結構、工作原理、輸出特性、性能優勢及實際應用等多個維度，對橋式整流電路進行深入剖析，旨在為工程設計與技術選型提供詳實的理論依據與實踐指導。
在電子技術領域，橋式整流電路作為一種廣泛應用的整流方式，憑借其高效、穩定的特點，在電源適配器、充電器、電機驅動等眾多電子設備中發揮著關鍵作用。其核心功能是將交流電（AC）轉換為直流電（DC），為電子設備的穩定運行提供可靠的電力支持。以下將從電路結構、工作原理、輸出特性、性能優勢及實際應用等多個維度，對橋式整流電路進行深入剖析，旨在為工程設計與技術選型提供詳實的理論依據與實踐指導。
一、電路結構：簡潔而高效的元件組合

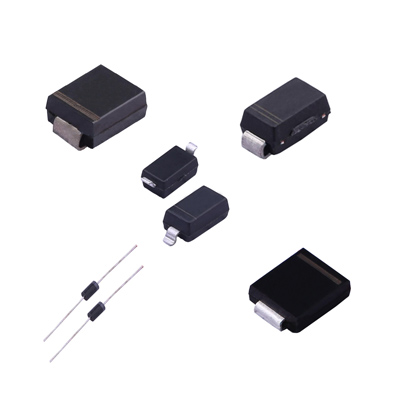

橋式整流電路主要由四個二極管（D1、D2、D3、D4）和一個負載電阻（RL）構成。這四個二極管按照特定的橋式結構進行連接，形成一個閉環的電流路徑。交流電源的兩個端口分別連接到橋式整流電路的輸入端，而負載電阻RL則連接在輸出端。這種巧妙的結構設計，使得無論交流輸入電壓是正半周期還是負半周期，負載電阻上的電流方向始終保持一致，從而實現全波整流。二極管的單向導電特性在電路中起著至關重要的作用，它決定了電流的流動路徑，確保了交流電經過整流后能夠呈現出連續的直流脈動電壓。
二、工作原理：基于二極管單向導電性的電流轉向
橋式整流電路的工作機制巧妙地利用了二極管的單向導電特性，通過在交流電的正、負半周期內分別讓不同的二極管對導通，確保電流始終沿同一方向流經負載電阻。以下是正半周期與負半周期時電流流向的詳細解析：
正半周期（輸入電壓為正）
當輸入交流電處于正半周期時，電源的正極電位高于負極，電流流動路徑如下：
D1和D3受到正向電壓，進入導通狀態，為電流提供了低阻抗的通道。
D2和D4因反向偏置而截止，阻止電流從該路徑流過。
電流從電源正極流出，依次經過D1、負載RL，再通過D3回到電源負極，形成閉合回路。
此時，負載RL上的電流方向保持一致，電壓極性為上正下負，為負載提供了穩定的直流電壓。
負半周期（輸入電壓為負）
當輸入交流電進入負半周期時，電源的負極電位高于正極，電流路徑發生變化：
D2和D4因獲得正向偏置而導通，允許電流通過。
D1和D3處于反向偏置狀態，阻止電流流動。
電流從電源負極流出，經D4進入負載RL，再通過D2回到電源正極，完成回路。
盡管輸入電壓極性發生翻轉，但負載RL上的電流方向依舊保持不變（上正下負），從而實現全波整流，使輸出電壓連續且極性一致。
三、輸出特性：脈動直流電壓及其優化
橋式整流電路的輸出電壓是一種脈動直流電壓，其波形仍然含有一定的紋波成分。由于輸入電壓的正、負半周期都被整流成相同極性的輸出，因此整流后的電壓波形呈現連續的脈沖變化。為了獲得更平穩的直流電，一般需要在整流后添加濾波電容或電感，以減少紋波，提高電壓穩定性。濾波電容能夠有效平滑輸出電壓中的紋波，提升直流電的純凈度，使負載設備獲得更加穩定的電源供應。
四、性能優勢：高效、穩定與通用性強
高效利用交流電：相較于半波整流，橋式整流能夠利用輸入電壓的整個周期，將交流電的正、負半周全部轉換為直流電，顯著提高了電能轉換效率，減少了能量浪費。
輸出電流更穩定：由于正、負半周期均能整流，輸出電流更連續，有助于后續電路的穩定運行，降低了負載設備因電流波動而產生的干擾和損壞風險。
無需中心抽頭變壓器：相比全波整流（中心抽頭變壓器方式），橋式整流僅需普通變壓器，降低了變壓器的設計復雜度和成本，簡化了電源系統的整體結構。
適應性強：適用于不同范圍的輸入電壓，在各類電源適配器、電機驅動、電池充電等領域廣泛應用，能夠滿足多樣化電子設備的電源需求。
五、實際應用：電源系統中的核心角色
橋式整流電路在現代電子設備中無處不在，是各類電源系統的核心組成部分。在電源適配器中，它將市電交流轉換為直流，為筆記本電腦、手機充電器等設備提供穩定的電源；在電機驅動系統中，它為直流電機或交流變頻電機提供所需的直流電源，實現電機的速度控制和運行；在電池充電設備中，它將交流電轉換為直流電，為電池進行高效充電。此外，橋式整流電路還廣泛應用于工業自動化設備、通信基站、醫療電子設備等眾多領域，為電子技術的發展和應用提供了堅實的基礎。
總之，橋式整流電路作為一種高效、穩定的整流方式，憑借其獨特的電路結構和工作原理，在電子技術領域占據著舉足輕重的地位。通過對電路結構、工作原理、輸出特性、性能優勢及實際應用的全面分析，我們能夠更加深入地理解其在電能轉換過程中的關鍵作用，并在實際工程設計中靈活運用，以滿足多樣化電源需求，推動電子設備的持續發展與創新。
