在眾多電子設備中，由電阻、電容和二極管組成的 RCD 電路是一種典型的負載結構。然而，由于電容器和二極管的特性，RCD 電路的功率因數往往較低，這不僅降低了電能的有效利用率，還可能對電力系統造成不利影響，如增加電網損耗、引發線路升溫以及降低電力系統的穩定性等。鑒于此，深入研究 RCD 電路的功率因數特性并探索有效的調整方法，對于提升電能使用效率、優化電力系統性能具有極為重要的現實意義。
一、功率因數的基本概念
功率因數作為衡量交流電路中電能使用效率的關鍵指標，其數值定義為交流電路里有功功率與視在功率的比值，取值范圍在 0 到 1 之間。當功率因數的值接近 1 時，意味著負載對電能的利用更為高效。反之，功率因數較低則表明電能未能得到充分利用。在 RCD 電路中，由于電容器和二極管的存在，其功率因數通常低于單純的阻性負載，因此，探尋改進 RCD 電路功率因數的方法成為提升電能利用效率的必然要求。
二、RCD 電路功率因數特性剖析
電阻 ：在 RCD 電路中，電阻是唯一呈現純阻性特征的元件。其電流與電壓保持同相位，因此，電阻部分的功率因數為 1，即電能在此處可被完全利用。
電容器 ：電容器具有獨特的電容特性，其容抗與交流電的頻率呈反比關系。隨著頻率的升高，容抗逐漸減小，電容器對電流的阻礙作用減弱，這使得電流相對于電壓的相位超前，從而導致功率因數降低。在高頻應用場景中，電容器對功率因數的影響更為顯著。
二極管 ：二極管展現出非線性特性，其對電流波形產生影響，造成電流波形畸變。這種畸變進一步破壞了電壓與電流的同相位關系，使得功率因數進一步下降。
三、RCD 電路功率因數調整方法
串聯電感補償
原理闡述 ：串聯電感是提升 RCD 電路功率因數的常見手段。電感器具有感性特性，能夠在電路中產生滯后電流，以此補償電容器引起的超前電流。通過這種方式，使電流的相位更加接近電壓的相位，從而有效提高功率因數。具體而言，當電感與電容合理匹配時，可使電路中的無功功率得到顯著降低，進而提高整個電路的功率因數水平。
電感選擇要點 ：在選擇串聯電感時，需要依據電路中的電容值以及工作頻率進行精確計算。目標是使電感的感抗與電容器的容抗相互匹配，達到最佳的補償效果。通常，可通過公式 [X_L = 2 \pi f L] 計算感抗，其中 [X_L] 表示感抗，[f] 為工作頻率，[L] 為電感量。同時，還需綜合考慮電路的預期功率因數提升目標以及允許的電流畸變范圍，以確定最為合適的電感參數。
并聯電容補償
適用場景與原理 ：對于存在感性成分的 RCD 電路，并聯電容是一種有效的功率因數提升方法。通過并聯適當容值的電容器，可對電路中的感性負載產生的滯后電流進行補償，抵消其對功率因數的不利影響，進而提高整體功率因數。然而，需要注意的是，并聯電容補償方法主要適用于那些具有一定感性特性的 RCD 電路組合負載。在純?nèi)菪曰蛞匀菪詾橹鞯?RCD 電路中，過度并聯電容可能會導致電路的功率因數反而下降，甚至引發諧振等問題。
設計注意事項 ：在實施并聯電容補償時，首先要準確分析電路的負載特性，確定感性成分的大小和性質。然后，依據功率因數的計算公式 [ \cos \phi = \frac{P}{\sqrt{P^2 + Q^2}} ]，其中 [ \cos \phi ] 為功率因數，[P] 為有功功率，[Q] 為無功功率，計算出所需并聯電容的容值。同時，還需考慮電容器的耐壓值、損耗特性以及對電路暫態過程的影響，確保并聯電容補償方案的安全性、有效性和可靠性。
功率因數校正電路（PFC）
有源 PFC
工作原理 ：有源 PFC 電路借助控制芯片和開關器件的協同作用，能夠?qū)斎腚娏鞑ㄐ芜M(jìn)行精確控制，使其緊密跟隨輸入電壓波形的變化，從而實現高功率因數。通過高頻開關技術和先進的控制算法，有源 PFC 可以實時調整電路的輸入特性，有效消除電流波形的畸變和相位偏差。這種方法可以在較寬的輸入電壓和負載范圍內實現接近于 1 的功率因數，同時還能降低輸入電流的諧波含量，提高電能質量。
應用場景與成本分析 ：有源 PFC 通常適用于對功率因數要求較高的電子設備，如高性能開關電源、工業電源系統、不間斷電源（UPS）等。盡管其具有出色的功率因數校正效果，但由于涉及到復雜的控制芯片、開關器件以及相應的驅動和保護電路，導致其成本相對較高。此外，有源 PFC 電路的結構較為復雜，設計和調試難度較大，對電路的可靠性和穩定性也提出了更高的要求。
無源 PFC
原理與構成 ：無源 PFC 主要依靠無源元件，如電感、電容等，來實現功率因數的補償。通過合理設計無源元件的參數，使電路的輸入阻抗呈現為接近于純阻性的特性，從而改善功率因數。無源 PFC 電路通常由電感、電容以及相關的濾波網絡組成，其工作原理是利用電感的儲能和電容的充放電作用，對輸入電流進行整形和相位校正。
優勢與局限性 ：無源 PFC 的結構相對簡單，成本較低，易于實現。然而，其功率因數校正效果相對有限，通常只能將功率因數提高到一定程度，難以達到有源 PFC 的高功率因數水平。因此，無源 PFC 更適合應用于對功率因數要求不是特別嚴格、成本敏感且電路結構相對簡單的電子設備，如一些低成本的開關電源、照明電源等。
調整負載參數
原理 ：通過合理調整 RCD 電路中的電阻、電容等參數，可以改變電路的阻抗角，進而影響功率因數。例如，適當增加電路中的電阻值，可使電流波形更加接近電壓波形，從而提高功率因數；或者通過優化電容參數，使電路的容性特性得到改善，降低對功率因數的負面影響。
局限性 ：然而，這種方法在實際應用中存在一定的局限性。一方面，電路參數的調整可能會受到電路整體設計和功能要求的限制，無法隨意更改；另一方面，單純的參數調整往往無法達到顯著的功率因數提升效果，且可能導致電路的其他性能指標受到影響，如響應速度、穩定性等。因此，這種方法通常只能作為一種輔助手段，在特定條件下對功率因數進行微調。
四、功率因數調整的注意事項
負載特性分析 ：在選擇功率因數補償方式之前，必須對 RCD 電路的負載特性進行全面、深入的分析。通過測量和計算，準確確定電路中的電阻、電容、電感等元件參數，以及負載的有功功率、無功功率和視在功率等電氣指標。在此基礎上，判斷負載是以感性、容性還是阻性為主，從而確定采用電容式補償還是電感式補償，以及選擇合適的補償元件類型和參數。例如，對于以感性負載為主的 RCD 電路，應優先考慮并聯電容補償；而對于以容性負載為主的電路，則需謹慎選擇補償方式，避免因補償不當導致功率因數下降。
補償容量調整 ：補償元件的容量是影響功率因數補償效果的關鍵因素之一。補償容量不足將無法達到預期的補償效果，而補償容量過大則可能導致過補償問題，引發諸如過壓、諧振等異常情況，對電路的正常運行造成嚴重影響。因此，必須根據實際負載參數，運用相關的功率因數計算公式和補償容量設計方法，精確計算所需的補償元件容量。在計算過程中，還需考慮電路的工作狀態、負載變化范圍以及補償元件的誤差等因素，合理預留一定的裕量，以確保補償效果的穩定性和可靠性。
安全方面 ：在進行功率因數調整時，電路的安全性是至關重要的。首先，要確保所選用的補償元件符合相關的電氣安全標準和規范，具備良好的絕緣性能、耐壓強度和過載能力。其次，在安裝補償元件時，應注意其布局和布線方式，避免因電磁干擾、過熱等問題導致元件損壞或引發安全事故。此外，還需對補償后的電路進行嚴格的測試和驗證，檢查是否存在過補償引起的過壓現象，以及電感、電容引起的諧振等問題，并采取相應的保護措施，如安裝過壓保護器、熔斷器等，確保電路在功率因數調整過程中的安全運行。
實時監測調整 ：鑒于實際應用中負載條件可能會隨時間發生變化，采用功率因數表等實時監測設備對電路的功率因數進行動態監測顯得尤為重要。通過實時監測，可以及時掌握電路的運行狀態和功率因數的變化趨勢，根據負載的具體變化情況，及時調整補償策略和補償元件的參數，確保系統始終保持在穩定、高效的狀態下運行。例如，在工業生產過程中，由于生產設備的啟停、負載的波動等因素，可能導致 RCD 電路的功率因數發生較大變化。此時，借助實時監測系統，結合自動或手動的補償調節裝置，能夠快速響應負載變化，及時采取補償措施，維持電路的功率因數在最佳范圍內，提高電能利用效率，降低生產成本。
通過合理選擇并精準實施上述補償方法，可顯著提升 RCD 電路的功率因數，進而提高電能的使用效率，減少電網損耗，增強電力系統在實際應用中的整體性能。同時，為滿足不同場景下的具體需求，還需提供優良的動態監控和可靠的安全防護措施，以達成最佳的調節效果，實現電能的高效利用與電力系統的穩定運行。

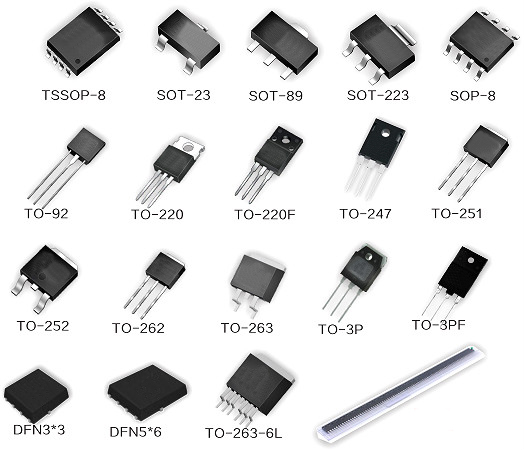

〈烜芯微/XXW〉專業制造二極管，三極管，MOS管，橋堆等，20年，工廠直銷省20%，上萬家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以直接聯系下方的聯系號碼或加QQ/微信，由我們的銷售經理給您精準的報價以及產品介紹
