0805 貼片電阻的功率額定值為 1/8W。這一功率規格是由電阻的封裝尺寸、材質等多重因素綜合作用所決定。不同生產廠家依據自身工藝標準與設計理念，會提供明確的功率參數，供用戶在選購與使用過程中參考。
0805 這一標識主要用來表征封裝的外形尺寸，其與焊盤尺寸的關聯性較弱。在不同的地區以及生產廠家，對于 0805 貼片電阻功率的具體規定存在一定的差異。功率測量技術在電子行業應用廣泛，它是用于量化電氣設備消耗功率的關鍵手段，在家用電器、照明設備以及工業機械等眾多領域的研發與生產環節發揮著重要作用。
以下是 0805 貼片電阻的主要特性參數：
額定功率 ：1/8W。
操作溫度范圍 ：能夠在 - 55℃至 155℃的寬泛溫度區間內穩定工作。
最大工作電壓 ：400V。
最大負載電壓 ：800V。
阻值范圍 ：涵蓋 100KΩ 至 100MΩ 等多個區間，具體包括 100KΩ~1MΩ、1.02MΩ~10MΩ、1.1MΩ~20MΩ、22MΩ~100MΩ。
在國內的貼片電阻命名體系中，有著一套規范的編碼規則。以 5% 精度的電阻為例，其命名形式為 RS - 05K102JT，而 1% 精度的電阻命名則為 RS - 05K1002FT。其中：
“R” 是電阻的標識符號。
“S” 后的數字用于表示功率，如 0402 對應 1/16W、0603 對應 1/10W、0805 對應 1/8W、1206 對應 1/4W、1210 對應 1/3W、1812 對應 1/2W、2010 對應 3/4W、2512 對應 1W。

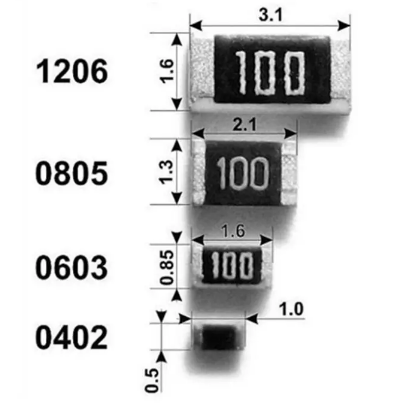

“05” 明確指出了電阻的尺寸（以英寸為單位），02 代表 0402 封裝、03 代表 0603 封裝、05 代表 0805 封裝、06 代表 1206 封裝，以此類推。
“K” 表示溫度系數為 100PPM。
在阻值表示方面，對于 5% 精度的電阻，例如 “102”，前兩位 “10” 為有效數字，第三位 “2” 表示在有效數字后添加兩個零，基本單位為歐姆（Ω），因此 “102” 即為 1000Ω，即 1KΩ。而 1% 精度的電阻如 “1002”，前三位 “100” 為有效數字，第四位 “2” 表示添加零的數量，即 “1002” 為 10000Ω，即 10KΩ。
“J” 代表精度為 5%，“F” 表示精度為 1%。
“T” 代表采用編帶包裝方式。
貼片電阻的阻值誤差精度有多種等級，常見的包括 ±1%、±2%、±5%、±10%，在實際應用中，±1% 和 ±5% 精度的電阻使用頻率較高。對于 ±5% 精度的電阻，通常采用三位數進行表示，如 “512”，前兩位 “51” 是有效數字，第三位 “2” 表示零的個數，即 5100Ω。而為了區分于 ±5% 精度電阻，±1% 精度的電阻一般采用四位數表示，例如 “4531”，前三位 “453” 為有效數字，第四位 “1” 表示添加一個零，即 4530Ω，也就是 4.53KΩ。
