MOS管升降壓電路解析
MOS管作為關鍵的半導體器件，廣泛應用于降壓和升壓電路中。本文將詳細解析MOS管在降壓和升壓電路中的工作原理，并介紹一種經典的低成本MOS管降壓穩壓電路。
一、MOS管降壓電路
（一）工作原理

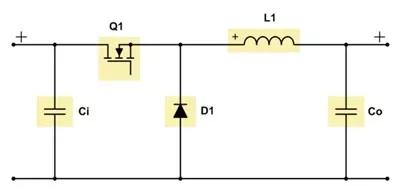

MOS管降壓電路通過MOS管的開關控制，利用電感儲能和二極管分?jǐn)傠娏鲗?shí)現電壓降低。具體工作過程如下：

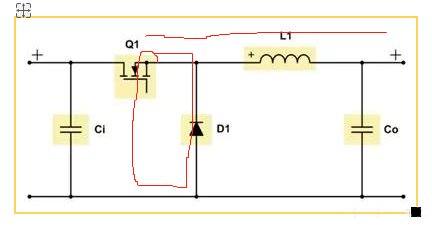

MOS管導通階段：當MOS管導通時，電源電壓加在電感兩端，電感開始儲能。此時，D1續流二極管也會分?jǐn)傄徊糠蛛娏鳎纬蓛蓚€(gè)電流回路。這一階段，電流主要通過電感和MOS管向負載供電。
MOS管關斷階段：當MOS管關斷時，電感兩端的電壓極性發生變化，產生一個反向電動勢。此時，D1續流二極管導通，使電流繼續流經負載，但由于二極管的分?jǐn)傋饔茫敵鲭娏餍∮谳斎腚娏鳎瑥亩鴮?shí)現降壓。
（二）電路特點
電流分?jǐn)偅篋1續流二極管不僅起到續流作用，還可以分?jǐn)傄徊糠蛛娏鳎瑴p輕MOS管的負擔，降低電路發熱。
降壓效果：通過MOS管的開關控制和電感的儲能作用，實現輸出電流小于輸入電流，達到降壓效果。
二、MOS管升壓電路
（一）工作原理

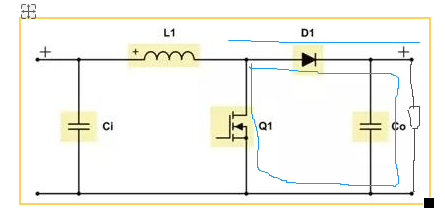

MOS管升壓電路通過MOS管和電感的配合，使得輸出電流大于輸入電流，達到提升電壓的效果。具體工作過程如下：
MOS管導通階段：當MOS管導通時，電源電壓加在電感兩端，電感開始勵磁儲能。此時，D1續流二極管截止，電流主要通過電感和MOS管向負載供電。
MOS管關斷階段：當MOS管關斷時，電感兩端的電壓極性發生變化，產生一個反向電動勢。此時，D1續流二極管導通，電感儲存的能量與輸入電流疊加，使輸出電流大于輸入電流，實現升壓。
（二）電路特點
能量疊加：電感儲存的能量在MOS管關斷時與輸入電流疊加，使輸出電壓高于輸入電壓。
升壓效果：通過MOS管的開關控制和電感的儲能作用，實現輸出電流大于輸入電流，達到升壓效果。
三、MOS管降壓穩壓電路
（一）電路結構

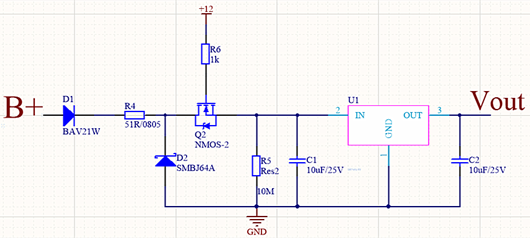

經典的低成本MOS管降壓穩壓電路主要由NMOS管Q2、電感、二極管和相關無源元件組成。
（二）工作原理
降壓穩壓過程：NMOS管Q2在此電路中起到關鍵作用，工作于放大區。假設NMOS管Q2的Vgs值為2.5V，那么NMOS管Q2的源極輸出電壓為12V-2.5=9.5V左右。即使B+側的電壓在一定范圍內跳動，NMOS管Q2的輸出電壓也能保持穩定。
耐壓考慮：需要確保NMOS管Q2的DS間耐壓值能夠承受所需的電壓，以保證電路的正常工作。
（三）散熱設計
大電流情況：當負載電流較大時，NMOS管Q1會存在很大的功率損耗，導致發熱量較大。因此，在PCB布局時，需要注意做好散熱設計，以確保MOS管的工作溫度在允許范圍內。
散熱措施：可以通過增加散熱片、優化PCB布局等方式來提高散熱效果。
