一、正激式變壓器開關電源
正激式變壓器開關電源是一種常見的電源架構，在其工作過程中，變壓器初、次級線圈的激勵與功率傳輸具有明確的時序關聯。具體而言，當變壓器的初級線圈被直流電壓激勵時，次級線圈恰有功率輸出。

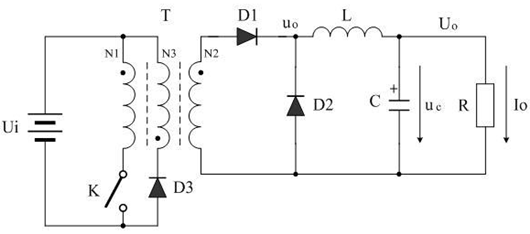

我們可以通過一個簡化的原理圖（圖1）來深入理解其工作機理。
我們可以通過一個簡化的原理圖（圖1）來深入理解其工作機理。
在圖1中，各元件承擔著關鍵作用：Ui為開關電源的輸入電壓源頭，T是核心的開關變壓器，K是用于控制電路通斷的開關，L和C分別為儲能濾波電感和電容，D2及D3分別是續流二極管與削反峰二極管，而R則代表負載電阻。特別需要注意的是開關變壓器初、次級線圈的同名端，若同名端的確定出現偏差，將直接改變電路的工作模式，使其不再屬于正激式架構。

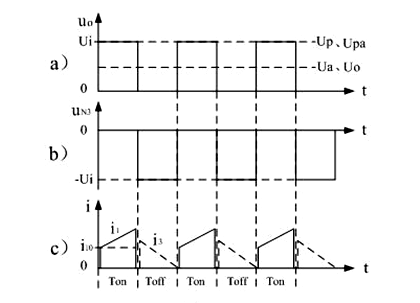

從相關公式可知，改變控制開關K的占空比D，主要影響輸出電壓的平均值Ua，而對于輸出電壓的幅值Up并無改變。因此，正激式變壓器開關電源在應用于穩壓電源場景時，通常采用電壓平均值輸出方式，以滿足穩定的電壓供應要求。以下是正激式變壓器開關電源的電壓、電流波形圖，直觀呈現了各物理量隨時間的變化規律。
二、反激式變壓器開關電源

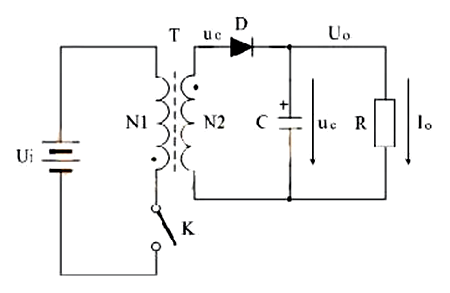

反激式變壓器開關電源的工作原理同樣基于變壓器的電磁感應特性，但其電路架構與正激式有所不同。以下是反激式變壓器開關電源的簡單工作原理圖，其中Ui為輸入電壓，T是開關變壓器，K是控制開關，C是儲能濾波電容，R為負載電阻。
與正激式類似，反激式變壓器開關電源的電壓輸出波形也有其獨特的特征。以下是其電壓輸出波形圖，展示了在開關動作下輸出電壓的動態表現?？傮w而言，正激式與反激式變壓器開關電源在電路結構、工作原理以及應用場景等方面存在一定差異，設計者可根據實際需求進行選擇與應用。
