一、核心差異
功率放大器著重提升信號功率，使信號具備驅動低阻抗負載能力；而電壓放大器專注提高信號電壓，適用于驅動高阻抗負載。功率放大器輸出阻抗低，可供應大電流；電壓放大器輸出阻抗高，無法直接驅動低阻抗負載。功率放大器常用于揚聲器驅動等大功率場景；電壓放大器多用于信號處理前端，對微弱信號初步放大。
二、功率放大電路詳解
功率放大電路的核心功能是將輸入信號功率放大，以驅動負載。它通常包含功率放大器與輸出級。功率放大器負責放大輸入信號功率，輸出級則確保放大后的信號高效傳輸至負載，可能包含輸出變壓器或電容。功率放大電路能承受高功率負載，適用于大功率應用場景。
功率放大電路設計需關注晶體管極限工作參數、能量轉換效率、非線性失真和散熱。例如，高功率音頻放大器設計時，要選合適功率晶體管，保障充足散熱，優化電路降低失真，提升音質。
三、電壓放大電路詳解
電壓放大電路用于放大微弱信號電壓，以滿足后續電路或高阻抗負載需求。其組成包括放大器與輸出級，放大器提升輸入信號電壓，輸出級傳輸信號。設計要點在于高輸入阻抗與高電壓增益，以有效處理微弱信號。
在傳感器信號處理中，傳感器輸出微弱信號經電壓放大電路初步放大與處理，使信號適配后續數據采集與處理電路，提升系統對微弱信號的處理精度。

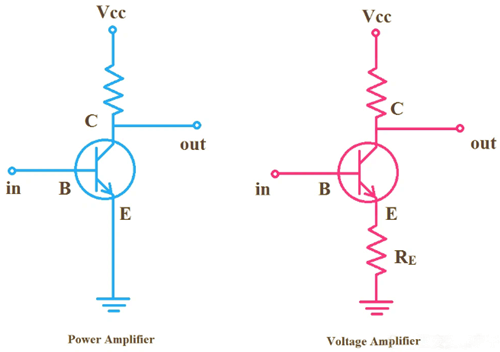

功率放大電路與電壓放大電路對比
功率放大電路與電壓放大電路對比
四、性能對比
功率放大電路適用于大信號狀態下的揚聲器等低阻抗負載驅動，輸出阻抗低、電流高；電壓放大電路適用于高阻抗負載的小信號電壓放大，輸出阻抗高、無法直接驅動低阻抗負載。功率放大器強調功率輸出，需處理大電流與大電壓，設計時要綜合考慮多因素；電壓放大器則關注電壓增益、輸入輸出阻抗等性能指標，多工作于小信號狀態。
