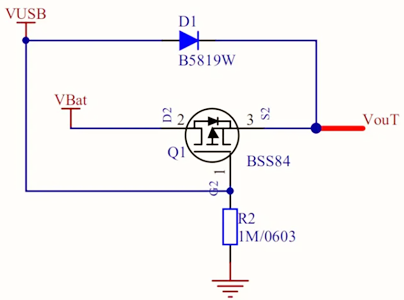

一、5V電源與電池切換電路
在5V電源與電池共存的電路系統中，運用PMOS管構建備用電源（電池）切換的經典電路具有重要意義。以下是該電路的關鍵要點與工作原理：
（一）關鍵要點
PMOS管方向：在電路布局中，必須精準把控PMOS管的方向。其體二極管在電路導通過程中扮演關鍵角色，確保電流流向符合設計要求。
體二極管功能：PMOS管的體二極管發揮著與常規二極管切換電路相類似的阻隔作用。當VUSB存在電壓輸出時，該體二極管可防止VUSB電壓直接傳導至電池端，有效保護電池免受不必要充電或放電的影響。
適用范圍：當前設計主要針對VUSB電壓高于VBat的應用場景。一旦VBat減去VSO后的電壓高于VUSB且超出PMOS管的開啟電壓Vgsth，無論VUSB是否正常供電，Q1都將處于導通狀態，可能導致電路功能異常。
（二）工作原理
VUSB供電狀態：當VUSB有電時，PMOS管的截止特性得以體現。盡管存在體二極管電流流通路徑，但由于VUSB電壓高于Vbat，使得PMOS管的Vgs電壓低于開啟電壓Vgsth，體二極管處于截止狀態。此時，負載設備主要由VUSB提供電力支持，確保系統在外部電源接入時優先使用VUSB電源。
電池供電狀態：一旦VUSB斷電，PMOS管的|Vgs|電壓超過Vgsth，PMOS管迅速導通，電路切換至電池供電模式，負載所需的電能由VBat提供，保障系統在失去外部電源后仍能穩定運行。

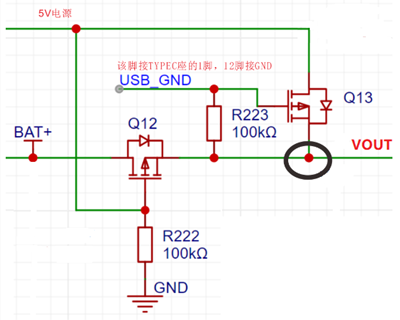

二、MOS管經典電路一
在傳統的電源切換電路中，常利用MOS管替代常規二極管，以優化電路性能。
以下是該經典電路的工作原理及注意事項：
以下是該經典電路的工作原理及注意事項：
（一）工作原理
電源接入狀態：當Type-C口接入5V電源（規格為5V/2A）時，輸入的5V電壓首先經Q13的內置二極管傳輸至后級電路。此時，Q13的G極通過USB_GND（連接至Type-C接口的1腳）接地。借助Type-C接頭特性（1腳與12腳相連且接地），Q13得以導通，使得VOUT電壓穩定接近5V。與此同時，Q12的G極因獲得5V電壓而處于截止狀態。電池雖通過Q12內部二極管連接至后級電路，但受A點5V電壓的制約，電池并不參與實際供電，確保外部電源供電時電池處于待機狀態。
電源拔出狀態：當Type-C電源插頭被拔出時，Q13的G極失去接地路徑而處于懸空狀態，導致Q13截止。相應地，Q12的G極電壓降至0V，Q12導通，VOUT電壓隨之切換至接近電池電壓的水平，實現電源與電池供電的無縫切換。
（二）注意事項
性能優勢：與傳統串聯二極管的電路架構相比，該電路顯著減少了能量損耗，提升了整體能效。
切換操作要求：在從外部電源切換至電池供電時，必須確保電源插頭完全拔出。否則，Q12的源極將被拉至USB_GND電位，電池可能通過Q12的MOS體二極管向后級電路供電。這種情況下，Q12或無法正常導通，導致較大的壓降，影響系統穩定性和供電效率。
適用條件：該電路設計主要適用于VUSB電壓高于VBAT的應用場景。

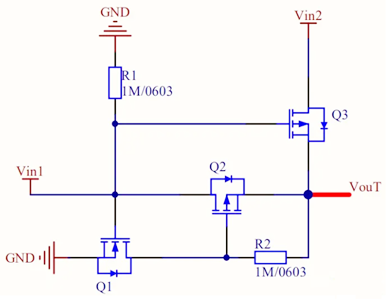

三、MOS管經典電路二
（一）工作原理
雙電源供電狀態：當主電源Vin1和備用電源Vin2均處于正常供電狀態時，系統優先選用Vin1作為供電電源。此時，Q1導通，促使Q2的G極接地，進而使Q2導通。Q3的G極連接至Vin1，其S極電壓基本與Vin1相同（僅存在slight的壓降，通常為幾十毫伏），導致Q3截止，Vout由Vin1提供穩定的電力支持。
主電源斷電狀態：若Vin1斷電，Q3的G極將通過弱下拉電阻連接至GND，觸發Q3導通。此時，Q1和Q2停止工作，系統切換至備用電源Vin2，Vout由Vin2提供電力，保障系統在主電源故障或斷開時仍能持續運行。
（二）注意事項
電路驗證與潛在問題：目前該電路尚未經過充分驗證，在實際應用中可能存在以下問題。當Vin1被移除時，備用電源Vin2通過Q3向VOUT供電。然而，由于適配器拔除瞬間，MOS管存在一定的放電延遲，Q2可能提前導通，導致VOUT電壓反饋至Vin1端。這將使電池電壓異常傳輸至原Vin1供電回路，造成Q1和Q2持續導通。此時，Q3的G極與S極之間的壓差極小（僅存在寄生二極管壓降），導致Q3無法正常導通，系統只能依賴Q3的體二極管工作。這種異常狀態不僅可能燒毀Q3，還對Vin1電源構成損壞風險。
能源浪費問題：在Vin1正常供電時，電阻R1始終有電流流過，處于發熱狀態。這表明Vin1能源在此處被白白浪費，降低了系統整體能效，影響了電路的經濟性和長期運行成本。
適用場景限制：該電路僅適用于Vin1電壓高于Vin2的應用場景。若Vin2電壓減去Q3的源極-漏極壓降后的電壓高于Vin1且超出Q3的開啟電壓Vgsth，Q3和Q2將同時導通，引發電源短路故障，嚴重威脅電路安全性和可靠性。
